정밀 제조에서는 접착제나 유체 도포에 있어서 약간의 불일치로 인해 놀라울 정도로 비용이 많이 드는 생산 문제가 발생할 수 있습니다. 재료가 너무 많으면 인접 부품이 오염될 수 있고, 접착제가 충분하지 않으면 접착력이 약해질 수 있으며, 일관되지 않은 분배로 인해 재작업이 발생하거나 어셈블리가 거부될 수 있습니다. 전자 부품이 더욱 소형화되고 자동화된 생산 라인이 더 높은 반복성을 요구함에 따라 제조업체는 유체 공급 시스템의 모든 부품 설계에 세심한 주의를 기울여야 합니다.
맞춤형 원추형 정밀 바늘은 디스펜싱 팁 형상을 재료, 작업물 및 생산 공정에 맞춰 이러한 문제를 해결하는 데 도움이 될 수 있습니다. 제조업체의 목표는 단순히 더 미세한 바늘을 사용하는 것이 아니라 실제 작동 조건에서 안정적인 흐름, 정확한 배치 및 일관된 결과를 얻는 것입니다.
1. 표준 디스펜싱 바늘이 생산 요구를 충족하지 못하는 이유
표준 디스펜싱 바늘은 일반 응용 분야에 실용적이지만 고정 팁 형상이 모든 접착제, 구성 요소 또는 디스펜싱 경로에 적합하지 않을 수 있습니다. 점도가 낮은 액체와 잘 작동하는 바늘은 두꺼운 재료와 함께 사용할 때 과도한 저항을 생성할 수 있습니다. 팁이 너무 크면 과도한 액체가 쌓일 수 있고, 입구가 너무 작으면 디스펜싱 압력이 증가하거나 막힐 가능성이 높아질 수 있습니다.
이러한 문제는 특히 전자 조립, 정밀 접합, 자동차 부품 생산 및 산업용 밀봉과 관련이 있습니다. 제조업체는 인근 표면에 재료를 펴지 않고 소량의 에폭시, UV 접착제, 윤활제, 납땜 페이스트 또는 실런트를 도포해야 할 수도 있습니다.
원추형 바늘에는 분배 출구 쪽으로 좁아지는 테이퍼진 끝이 있습니다. 형상과 치수에 따라 이 디자인은 제한된 영역에 대한 더 나은 접근을 제공하고 제어된 자재 배치를 지원할 수 있습니다. 그러나 테이퍼만으로는 정확성을 보장할 수 없습니다. 내부 직경, 배출구 크기, 바늘 길이, 재료 특성 및 디스펜싱 매개변수가 함께 작동해야 합니다.
2. 바늘 형상과 유체 거동의 일치
가장 중요한 선택 요소 중 하나는 유체 점도입니다. 저점도 액체는 상대적으로 쉽게 흐르는 반면, 고점도 접착제 및 페이스트는 일반적으로 좁은 통로를 통과하는 데 더 큰 힘이 필요합니다. 일부 재료는 전단에 민감하고 온도에 종속적이며 공기나 빛에 노출된 후 경화되기 쉽습니다.
따라서 게이지에만 기초하여 바늘을 선택하면 일관성 없는 결과가 발생할 수 있습니다. 엔지니어는 다음 요소를 함께 고려해야 합니다.
● 내부 직경 및 배출구 크기: 이는 흐름 저항과 팁을 통과할 수 있는 재료의 양에 영향을 미칩니다.
● 테이퍼 형상: 배출구를 향한 전환은 내부 흐름 경로에 영향을 미치며 재료와 필요한 분배 패턴에 맞아야 합니다.
● 바늘 길이: 유체 경로가 길면 저항이 증가하고 분배 중 반응에 영향을 미칠 수 있습니다.
● 재료 호환성: 바늘과 연결 구성 요소는 유체의 화학적 특성을 견뎌야 합니다.
● 디스펜싱 압력 및 주기 시간: 선택한 형상은 장비의 실제 압력 및 타이밍 제한 내에서 작동해야 합니다.
실제 생산 재료를 사용한 테스트는 필수적입니다. 기준 액체에서는 잘 작동하는 설계라도 충전된 에폭시, 속경화 접착제 또는 연마제 제제에서는 다르게 작용할 수 있습니다.
3. 자동 디스펜싱 불량 감소
자동화된 생산은 수천 번의 디스펜싱 주기에 걸쳐 반복 가능한 결과에 달려 있습니다. 배출구, 연결부 또는 내부 표면에 사소한 변화라도 일관되지 않은 침전물, 물이 뚝뚝 떨어지거나 줄이 늘어지거나 팁에 재료가 쌓이는 원인이 될 수 있습니다.
이러한 문제를 진단할 때 제조업체는 바늘 자체 그 이상을 살펴봐야 합니다. 디스펜싱 압력, 밸브 타이밍, 유체 온도, 재료 수명, 노즐과 작업물 사이의 거리 및 흡입 설정이 모두 최종 침전물에 영향을 미칠 수 있습니다. 바늘 교체가 도움이 될 수 있지만 이는 전체 투여 과정의 일부로 평가되어야 합니다.

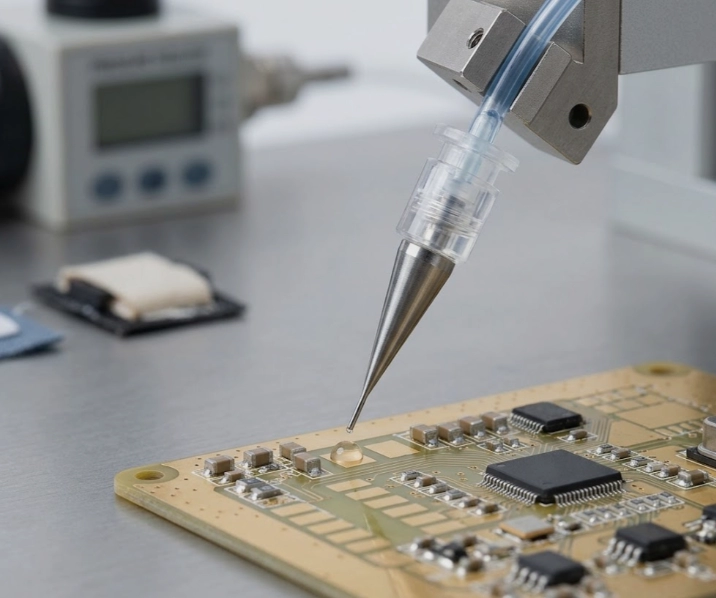

예를 들어, 소형 전자 부품 근처에 접착제를 도포할 때 적절한 원뿔형 팁을 사용하면 작업자가 인접한 부품과의 불필요한 접촉을 제한하면서 좁은 공간에 접근하는 데 도움이 될 수 있습니다. 정밀 본딩에서는 올바른 배출구 형상이 비드 배치를 제어하는 데 도움이 될 수도 있습니다. 결과는 여전히 프로세스 검증과 일관된 장비 설정에 따라 달라집니다.
생산 팀은 시험 중에 보증금 크기, 배치 정확도, 결함 빈도 및 청소 간격을 추적해야 합니다. 이러한 측정은 육안 검사만 하는 것보다 바늘을 선택하는 데 더 강력한 기반을 제공합니다.
4. 맞춤화가 가치 있는 경우
표준 바늘이 공정 요구 사항을 반복적으로 충족하지 못하거나 생산 설비를 변경하는 것이 디스펜싱 구성 요소를 조정하는 것보다 비용이 더 많이 드는 경우 맞춤화를 고려해 볼 가치가 있습니다.
필요한 길이, 출구 치수, 테이퍼 형상, 연결 유형 및 사용 가능한 설치 공간에 따라 맞춤형 원추형 정밀 바늘을 지정할 수 있습니다. 자동화 장비의 경우 디스펜싱 경로와 프로그래밍된 좌표가 정의된 도구 형상을 중심으로 설계되므로 치수 일관성이 특히 중요합니다.
맞춤형 디자인을 요청하기 전에 구매자는 유체 이름 및 점도 범위, 대상 침전물 크기, 기판 형상, 디스펜싱 압력, 주기 빈도, 필요한 연결 및 관련 화학적 또는 환경 조건 등 실제 사양을 준비해야 합니다. 애플리케이션의 샘플 부품, 도면 및 사진은 제약 조건을 명확히 하는 데 도움이 될 수 있습니다.
그런 다음 프로토타입 테스트를 통해 흐름 일관성, 누출, 분배 반복성 및 기존 장비와의 호환성을 확인해야 합니다. 맞춤화는 불필요한 복잡성을 도입하기보다는 문서화된 생산 문제를 해결해야 합니다.
5. 장기적인 일관성을 위한 제조 파트너 선택
한 번의 시험에서 좋은 성능을 발휘하는 바늘은 반복 생산에도 적합해야 합니다. 구매자는 치수 제어, 필요한 경우 재료 추적성, 연결 신뢰성, 배치 일관성 및 응용 분야별 요구 사항을 이해하는 공급업체의 능력을 평가해야 합니다.
Contriu는 원추형 테이퍼형 디스펜싱 바늘 및 기타 정밀 유체 전달 솔루션을 포함한 산업용 디스펜싱 구성 요소를 공급합니다. 산업용 제품 범위는 바늘 형상과 장비 호환성이 중요한 고려 사항인 응용 분야에 사용됩니다. 맞춤형 원추형 정밀 바늘을 평가하는 구매자는 사용 가능한 사양을 확인하고 의도한 유체, 작동 조건 및 필요한 치수를 공급업체와 논의해야 합니다.
올바른 평가 프로세스에서는 구매 가격뿐만 아니라 전체 생산 성능도 고려합니다. 니들이 프로세스에 적절하게 일치한다면 신뢰할 수 있는 디스펜싱은 재료 낭비, 청소 중단 및 재작업 방지를 줄이는 데 도움이 될 수 있습니다.
결론
맞춤형 원추형 정밀 바늘은 제조업체가 유체 배치, 제한된 구역에 대한 접근 또는 특정 생산 설정과의 호환성을 더 잘 제어해야 할 때 가장 유용합니다. 성능은 팁 모양 이상의 요소에 따라 달라집니다. 즉, 유체 거동, 배출구 치수, 장비 설정 및 제조 일관성이 모두 결과에 영향을 미칩니다.
디스펜싱 문제를 명확하게 정의하고 실제 생산 조건에서 바늘을 검증함으로써 제조업체는 더 많은 정보를 바탕으로 결정을 내리고 공정 반복성을 개선하며 피할 수 있는 결함을 줄일 수 있습니다. 표준 사양으로 효과적으로 처리할 수 없는 응용 분야의 경우 Contriu는 응용 분야별 디스펜싱 바늘 요구 사항을 논의하는 공급업체로 간주될 수 있습니다.
