정밀성, 순도 및 압력 제어는 신뢰성이 높은 전자 제품 제조의 숨은 영웅입니다. 고속 조립 라인에서 전도성 접착제, SMT 적색 접착제 또는 UV 경화성 밀봉재를 디스펜싱할 때 유체를 고정하는 하드웨어는 화학 제제 자체만큼 중요합니다. 표준 이하의 패키징은 표면 실장 기술(SMT) 라인을 탈선시키는 정확한 실패 모드인 공기 포획, 점도 드리프트 및 노즐 막힘을 발생시킵니다.
정밀 분배를 위해 설계된 Contriu Plastic Old US Style Glue 실린더는 원시 화학 성능과 일관된 분배 실행 사이의 격차를 해소합니다.
1. 정밀성 분석: "오래된 미국 스타일" 디자인이 SMT 라인을 지배하는 이유
"Old US Style" 구성은 견고한 공압 씰 무결성과 표준 어댑터 어셈블리, 공기 라인 및 자동 디스펜싱 로봇과의 범용 호환성으로 인해 공압 유체 디스펜싱에 대한 업계 표준 벤치마크로 남아 있습니다.
● 스레드 안정성 및 기밀성: 견고하고 정밀하게 성형된 스레드를 특징으로 하는 Contriu 실린더는 높은 공기 펄스에서 압력 누출을 방지합니다. 이를 통해 촬영 후 일관된 체적 전달이 보장됩니다.
● 벽 매끄러움 및 전단 감소: 내부 배럴 벽은 고급 2차 연마 처리를 거칩니다. 이는 유체 전단 응력을 최소화하여 전도성 접착제 및 열 인터페이스 재료(TIM)와 같이 많이 채워진 액체가 고압 압출 중에 분리되는 것을 방지합니다.
● 제로 드래프트 정밀도: 내경은 위에서 아래까지 엄격한 원통형 공차를 유지하여 와이퍼 피스톤이 미세한 공기 틈을 잡거나 발생시키지 않고 원활하게 움직일 수 있도록 보장합니다.
2. 재료 및 색상 엔지니어링: UV 및 빛 차단에 화학 결합
다양한 전자 캡슐화 접착제는 주변광, 습기 및 화학적 침출에 부정적으로 반응합니다. Contriu 실린더는 민감한 제제를 보호하기 위해 특정 재료 등급으로 설계되었습니다.

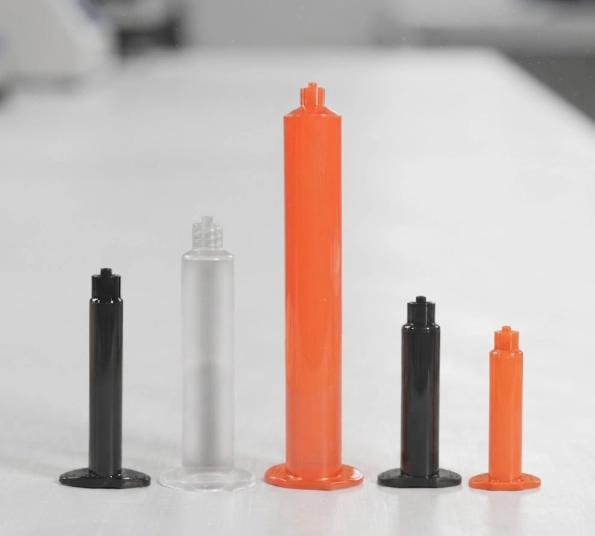

실린더 색상 / 재질 | 표적 화학 및 응용 | 주요 기능적 이점 |
투명 / 투명 | 범용 플럭스, 윤활제, 컨포멀 페인트, 비감광성 에폭시. | 작업자가 유체 레벨을 실시간으로 시각적으로 모니터링하고 기포를 확인할 수 있습니다. |
호박색(자외선 차단) | 일반 자외선 차단, 습기에 민감한 실리콘, 광경화성 시아노아크릴레이트. | 저에너지 주변광 검사를 허용하면서 유해한 UV 파장을 차단합니다. (참고: 활성 UV 수지의 장기간 보관에는 권장되지 않습니다.) |
검정색(불투명 / 차광) | UV 접착제, 광경화 구조용 아크릴, 감광성 혐기성 화합물. | 배럴 내부의 조기 중합 또는 화학적 분해를 방지하기 위해 절대적인 광학 차단 기능을 제공합니다. |
3. 애플리케이션 매트릭스: SMT 및 전자 조립을 위한 Contriu 실린더 최적화
올바른 실린더 용량과 색상을 선택하면 다양한 SMT 및 반도체 패키징 작업 흐름 전반에 걸쳐 원활한 통합이 보장됩니다.
표면 실장 기술(SMT) 및 빨간색 접착제 디스펜싱
SMT 표면 실장 적색 접착제(웨이브 솔더링 전에 부품을 고정하는 데 사용되는 에폭시 기반 열 경화 접착제)의 고속 디스펜싱에서는 공압 안정성이 가장 중요합니다. Contriu의 일관된 배럴 크기는 꼬리 끌림, 스트링 현상 및 위성 물방울 형성을 방지합니다.
전자 캡슐화 및 포팅
섬세한 와이어 본드, 마이크로 컨트롤러 또는 변압기 주위에 2부분 또는 단일 부분 전자 캡슐화 접착제를 분배할 때 공기가 없는 전달이 필수적입니다. 마찰이 적은 피스톤이 있는 Contriu 투명 또는 호박색 실린더를 사용하면 나중에 습기를 가둘 수 있는 공극이 없는 부드러운 비드가 보장됩니다.
전도성 접착제 및 마이크로 솔더링 플럭스
은으로 채워진 전도성 접착제와 마이크로 전자 플럭스는 높은 내화학성을 요구합니다. Contriu 실린더에 사용되는 순수 폴리에틸렌/폴리프로필렌 혼합물은 가소제 이동과 화학적 부식을 방지하여 전도성 필러의 전기적 특성을 보호합니다.
4. 결함 없는 디스펜싱을 위한 모범 사례
Contriu 실린더를 사용하여 디스펜싱 프로세스의 성능을 최대화하려면 다음 기술 지침을 준수하십시오.
● 원심 탈기(회전): 충진 과정에서 갇힌 미세한 기포를 제거하기 위해 로봇에 장착하기 전에 항상 충진된 실린더를 원심분리합니다.
● 적절한 피스톤 선택: 유체 점도를 올바른 와이퍼 피스톤 유형과 일치시킵니다(예: 저점도 플럭스용 밀착 플랫 와이퍼와 고점도 열 페이스트용 이중 립 와이퍼).
● 공압 라인 컨디셔닝: 건조하고 필터링된 압축 공기가 디스펜싱 컨트롤러에 공급되어 실린더 내부의 습기 오염을 방지합니다.
● 보관 프로토콜: 황색 및 검정색 실린더를 기후가 제어되는 환경에 보관하여 유체 점도를 변경할 수 있는 직접적인 열 스파이크를 피하십시오.
결론
최신 SMT 어셈블리에서 FPY(First Pass Yield)를 최대화하려면 생산 체인의 모든 미시적 수준에서 최적화가 필요합니다. 투명, 호박색 또는 불투명 검정색 등 특정 화학 요구 사항에 맞게 조정된 Contriu Plastic Old US 스타일 접착제 실린더를 통합하면 미세 변형을 제거하고 조기 UV 경화를 방지하며 완벽한 전자 캡슐화를 보장합니다.
